La batimetría es la medición de la profundidad y la forma del fondo bajo el agua. Es, literalmente, la topografía de lo que está sumergido: donde un levantamiento convencional describe el relieve del terreno seco, una batimetría describe el relieve del lecho de un río, una laguna, un embalse o una presa.
Dicho así suena obvio, pero la consecuencia no lo es: sin ella, la capacidad de un embalse, el comportamiento de un cauce en avenida y el volumen extraído por un dragado son estimaciones, no mediciones. Y las estimaciones sobre un fondo que nadie ha levantado en diez años suelen estar muy lejos de la realidad.
Qué es la batimetría en topografía
Dentro de la topografía, la batimetría es la técnica que cierra el hueco que deja el agua. Un levantamiento topográfico se detiene en la orilla: a partir de ahí ni el instrumento óptico ni el GNSS ven el terreno. La batimetría continúa ese mismo levantamiento por debajo de la lámina y devuelve cotas del fondo en el mismo sistema de referencia.
Esa continuidad es el punto. Cuando las dos mitades se integran —el terreno seco levantado con topografía convencional o fotogrametría con drone, y el fondo levantado con ecosonda— el resultado es un modelo único del terreno completo, sin un vacío en la zona inundada. Ese modelo es lo que necesita un estudio hidráulico, un cálculo de volumen o un proyecto de defensa ribereña.
Frente a un levantamiento en seco hay tres diferencias que condicionan todo el trabajo:
- El punto de medida se desplaza. El sensor va sobre una embarcación en movimiento, así que cada profundidad tiene que quedar amarrada a una coordenada en el mismo instante en que se toma.
- El nivel de referencia se mueve. La lámina de agua sube y baja; la cota del fondo sale de restar la profundidad al nivel del agua en ese momento, y ese nivel hay que controlarlo durante toda la campaña.
- No hay línea de vista. La medición es acústica, no óptica, y eso marca tanto la precisión alcanzable como la densidad de puntos.
La geometría del fondo, además, cambia. Los sedimentos que arrastra una cuenca activa se depositan donde el agua pierde velocidad, y ese material ocupa el mismo espacio que antes almacenaba agua.
Qué se obtiene con el dato
Volumen real de un embalse
Un embalse se diseña con una curva capacidad-elevación: cuánta agua almacena a cada nivel. Esa curva se calcula con la geometría original del vaso. Veinte años después, con sedimento acumulado, la curva original ya no describe el embalse que existe.
Actualizarla permite saber cuánta agua hay realmente disponible a cada cota, que es el insumo que la operación necesita para decidir.
Pérdida de capacidad por sedimentación
Comparando la batimetría actual con la geometría original —o con una campaña anterior— se cuantifica el material acumulado. Ya no es "el embalse está colmatándose": es un volumen en metros cúbicos y un porcentaje de capacidad perdida, con su distribución espacial.
Ese número es el que sustenta una decisión de dragado, una revisión de la operación o un estudio de alternativas.
Secciones reales de un cauce
Un modelo hidráulico es tan bueno como la geometría que se le carga. Alimentarlo con secciones aproximadas produce resultados que parecen técnicos y no lo son.
Cuando el cauce tiene lámina de agua permanente, la topografía de orillas no basta: hay que levantar lo que está debajo. Es la parte del cauce que más condiciona el resultado del modelo, y la que más se omite.
Control de dragado
Batimetría antes y después de la intervención. La diferencia entre ambas superficies da el volumen extraído y permite verificar si se alcanzaron las cotas de diseño. Sin ese par de campañas, el volumen dragado es lo que declare quien draga.
Presas de relaves
El control de volumen almacenado es crítico y el entorno tiene protocolos de acceso y seguridad propios. La coordinación con el área de operaciones del titular forma parte del alcance, no es un trámite posterior.
Cómo se mide
El principio es simple: una ecosonda emite un pulso acústico, mide el tiempo que tarda el eco en volver y con la velocidad del sonido en el agua obtiene la profundidad.

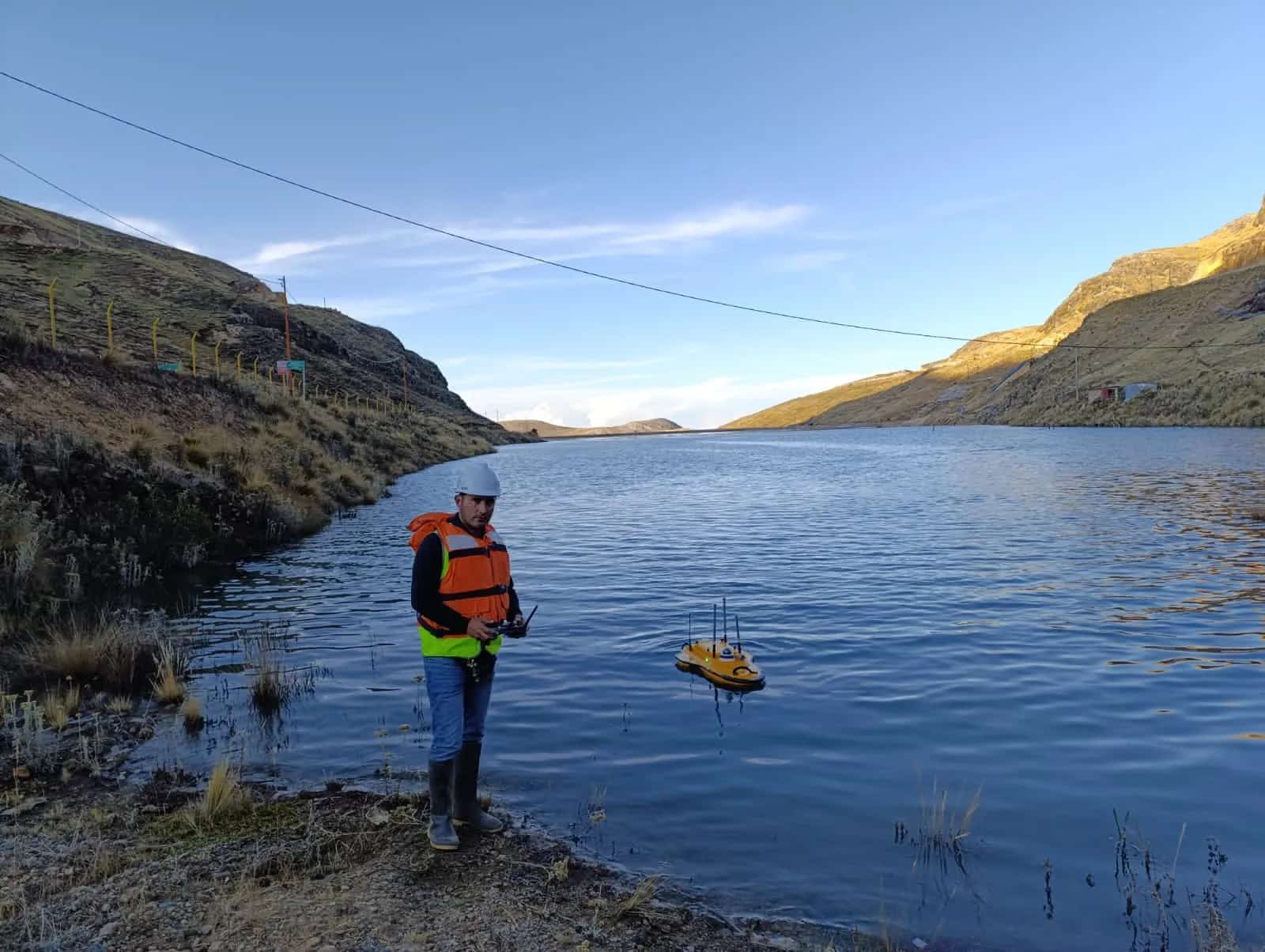

La ecosonda va montada en una embarcación que recorre el cuerpo de agua por líneas planificadas, los transectos. Nosotros operamos con embarcación no tripulada: se guía desde la orilla, llega a zonas poco profundas o de corriente donde un bote con personas no conviene, y no expone a nadie dentro del agua.
Lo que convierte esa profundidad en un dato útil es el posicionamiento simultáneo con GNSS. Cada medición queda asociada a una coordenada, y ese amarre es lo que permite superponer campañas de fechas distintas y calcular diferencias de volumen con sentido. Una batimetría sin posicionamiento georreferenciado sirve para poco más que saber si hay mucha o poca agua.
Batimetría de ríos
Un río no se levanta como un embalse. El agua corre, la profundidad cambia en pocos metros y el fondo se mueve con cada avenida. Tres cosas condicionan el trabajo:
- La época. En estiaje hay menos caudal y el trabajo es más seguro, pero el cauce que se mide no es el de una crecida. Qué época conviene depende de para qué se quiere el dato.
- Las secciones transversales. Para un modelo hidráulico lo que importa son secciones reales del cauce a intervalos regulares, no un plano de isoprofundidades bonito.
- Las márgenes. La batimetría resuelve lo que está bajo el agua; las riberas, las defensas y la llanura de inundación se levantan con topografía o con drone. Las dos partes tienen que encajar en el mismo sistema de coordenadas.
Con ese levantamiento se alimentan los estudios de hidrología e inundaciones: sin el fondo real del cauce, un modelo de inundación trabaja con secciones supuestas.
Monohaz y multihaz
Es la pregunta que más se repite, y la respuesta honesta es que depende del objetivo.
| Monohaz | Multihaz | |
|---|---|---|
| Qué mide | Una línea de profundidades bajo la embarcación | Un abanico transversal |
| Cobertura | Por transectos; se interpola entre líneas | Total y continua del fondo |
| Detalle | Suficiente para volúmenes y secciones | Alto: describe el relieve sumergido |
| Cuándo se justifica | Embalses, ríos, lagunas, control de dragado | Cuando se necesita detalle continuo del fondo |
La monohaz resuelve bien la mayoría de encargos: si lo que buscas es volumen, curva capacidad-elevación o secciones de cauce, la interpolación entre transectos bien planificados da resultados sólidos. La multihaz se justifica cuando el objeto de estudio es el relieve del fondo en sí mismo —inspección de estructuras sumergidas, detección de objetos, morfología detallada.
Elegir multihaz "por si acaso" encarece el trabajo sin mejorar el entregable que necesitas.
Cada cuánto repetirla
Depende del aporte de sedimentos de la cuenca:
- Cuencas activas, con fuerte arrastre en temporada de lluvias: la geometría cambia rápido y una campaña anual o bianual tiene sentido.
- Cuerpos de agua estables: el intervalo puede ser mucho mayor.
En cualquier caso, la primera campaña es la que fija la línea base. Sin ella no hay con qué comparar, y la segunda campaña vale la mitad de lo que podría valer.
Qué deberías recibir
Un entregable batimétrico completo incluye plano con curvas de isoprofundidad, modelo digital del fondo, secciones transversales, el cálculo de volúmenes con su sustento y una memoria que describa la metodología y el control de calidad aplicado. Si te entregan solo un plano bonito sin la memoria, no puedes verificar nada.
En Ecoterra hacemos estudios batimétricos con ecosonda propia y embarcación no tripulada: el mismo grupo que toma el dato es el que lo procesa, así que cualquier anomalía se detecta cuando todavía se puede volver al agua. Cuéntanos tu caso y te decimos qué alcance corresponde.
